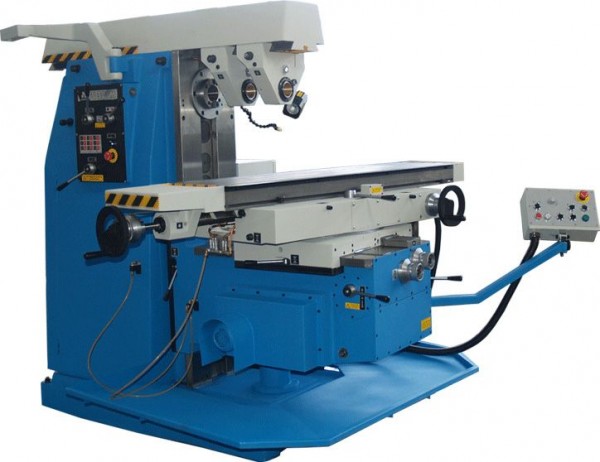

Горизонтально фрезерные станки моделей FU

Характеристики
Описание

ОСНОВНЫЕ ПАРАМЕТРЫ

Наименование параметра

модель

FU 251M

FU 301 FU 321M FU 361 FU 401

Размер рабочего стола

мм

250х1120

300х1250

320х1350

360х1500

400х1600

Расстояние от оси шпинделя до рабочей поверхности стола

мм

440

440

490

490

490

Т-образные пазы

шт

3

5

5

5

5

Ширина Т-образных пазов

мм

14

14

18

18

18

Расстояние между Т-образными пазами

мм

50

50

63

63

80

Поворот стола влево и вправо

гр.

45o

Продольный ход стола при ручной подачи

мм

820

950

1000

1150

1250

Продольный ход стола при механизированной подачи

мм

800

930

980

1130

1230

Поперечный ход стола при ручной подачи

мм

280

320

360

360

360

Поперечный ход стола при механизированной подачи

мм

260

300

340

340

340

Вертикальный ход стола при ручной подачи

мм

410

410

460

460

460

Вертикальный ход стола при механизированной подачи

мм

390

390

440

440

440

БЕССТУПЕНЧАТЫЕ ПОДАЧИ

Диапазон подач, X,Y /Z

мм/мин

10-1000 / 4-416

Диапазон ускоренных подач X,Y /Z

мм/мин

2500 / 1040

ШПИНДЕЛЬ

Передний конец шпинделя

ISO

40

40

50

50

50

Оборотные ступени шпинделя

шт.

18

Диапазон оборотов шпинделя, стандартное исполнение

мин-1

40-2000

40-2000

32-1600

32-1600

32-1600

Диапазон оборотов шпинделя, специальное исполнение

мин-1

50-2500

50-2500

40-2000

40-2000

40-2000

ПРИВОД

Мощность главного двигателя

кВт

4

5.5

7.5

7.5

7.5

Мощность двигателя подачи

кВт

1.5

1.5

2.2

2.2

2.2

ГАБАРИТНЫЕ РАЗМЕРЫ

Вес

кг

1975

2025

2850

2900

2925

Длина (А)

мм

2330

2330

2620

2620

2620

Ширина (B)

мм

2610

2870

3090

3390

3590

Высота (С)

мм

1650

1650

1780

1780

1780

Фрезерные станки моделей FU изготавливаются на заводе Арсенал АД расположенном в Болгарии. Завод имеет большой опыт в машиностроении в частности по изготовлению фрезерного оборудования разных типов и размеров. Станочное оборудование изготовленное на заводе Арсенал отвечает европейским стандартам по классу точности и безопасности.

Станки моделей FU являются горизонтальными фрезерными станками, а их универсальность заключается в возможности установки вертикальной фрезерной головки (VFG 281/323) или универсальной фрезерной головки (UFG 285/325) поставляемых по заказу. Это дает возможность, использовать станок как вертикально фрезерный значительно расширяя функционал оборудования.

Предназначение станка

Универсальный фрезерный станок предназначен для выполнения разных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.

Описание основных узлов

Станина является основным элементом станка, на котором установлены все остальные узлы и механизмы. Станина укреплена на чугунном основании, емкость которого используется в качестве бака для охлаждающей жидкости. В задней части станины помещен электродвигатель главного привода, а на ее правой стороне расположен электрошкаф. В передней части станины на вертикальных направляющих расположена консоль, приводимая в движение винтом установленным под ней. На консоли смонтирован суппорт и фрезерный стол с салазками которые имеют возможность поворота на угол до 45 градусов в двух направлениях.
Горизонтально фрезерные станки моделей FU

Электрооборудование

Электрооборудование станка смонтировано в герметичном электрошкафу имеющим блокировку на отрывание при включенном электропитании. Основные электрические элементы использованные в электрошкафу производства известной фирмы АВВ, а также других европейских производителей. Также в станке использовано много электрических блокировок и концевых выключателей предотвращающих поломки и преждевременный износ оборудования.










Горизонтально фрезерные станки моделей FU

Подачи

В приводе подач станка использован частотный преобразователь Micromaster 440 производства фирмы Siemens, который позволяет плавно регулировать частоту вращения электродвигателя, тем самым изменяя скорость подач от 10 до 1000 мм/мин для продольного и поперечного перемещения стола и от 4 до 416 мм/мин для вертикального перемещения консоли.







Горизонтально фрезерные станки моделей FU

Автоматическая система смазки

Смазка имеет большое значение для долговечности и стабильности работы горизонтального фрезерного станка. Особое внимание следует уделять смазке трущихся и вращающихся механизмов. Поэтому на станках моделей FU установлена автоматическая станция смазки направляющих. Которая работает по временному циклу и необходимому давлению установленному производителем. Если в станции недостаточно масла или она не развивает нужного давления, происходит оповещение звуковым сигналом и блокировка привода подач.






Горизонтально фрезерные станки моделей FU

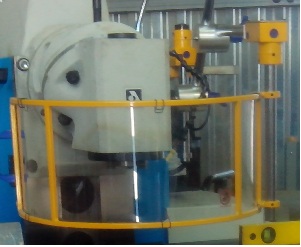

Защита рабочего пространства

Согласно требованиям безопасности на станке установлена защита рабочего пространства, изготовленная итальянской фирмой Repar2. Регулируемая по высоте и длине под нужные вам размеры обработки. Также защита имеет микровыключатели которые блокируют вращение шпинделя при ее открывании.




Технологические возможности станка могут быть расширены с использованием:

  • вертикальной фрезерной головки
  • универсальной фрезерной головки
  • универсального делительного аппарата
  • круглого делительного стола
  • долбежной головки
  • устройства цифровой индикации
  • устройства для нарезания гребенок и других приборов и приспособлений


Габаритные размеры фрезерных станков серии FU

Стандартная комплектация:

  • Автоматическая система смазки
  • Охладительная система
  • Рабочее освещение
  • Электрооборудование 400V 50Hz
  • Комплект инструментов
  • Защита рабочего пространства
