| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||

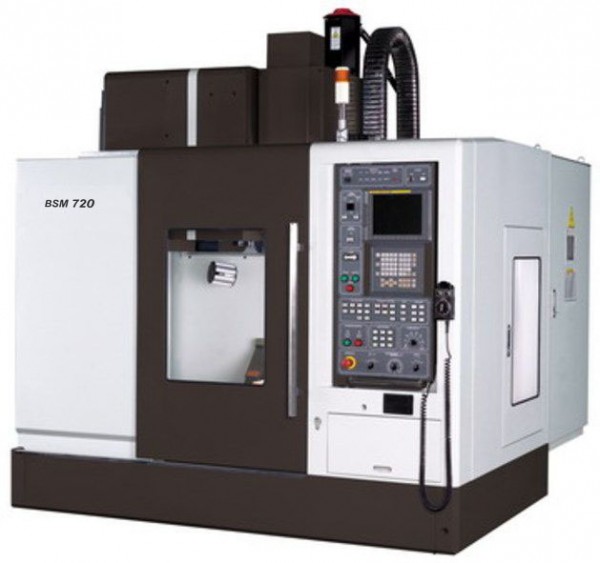

| Наименование параметра | модель | BSМ-720 | BSM-860 | BSM-1020A |
| Размер рабочего стола | мм | 950х560 | 950х560 | 1250х660 |
| Расстояние от оси шпинделя до рабочей поверхности стола, max | мм | 150-660 | 150-700 | 150-710 |
| Т-образные пазы | шт | 3 | 3 | 5 |
| Ширина Т-образных пазов | мм | 18 | 18 | 18 |
| Продольный ход стола | мм | 720 | 860 | 1020 |
| Поперечный ход стола | мм | 460 | 550 | 550 |
| Вертикальный ход шпинделя | мм | 510 | 550 | 560 |
| Максимальный вес детали | кг | 500 | 800 | 1000 |
| Расстояние от центра шпинделя до колонны | мм | 480 | 600 | 600 |
| ПОДАЧИ | ||||
| Диапазон подач X,Y /Z | мм/мин | 10000 | 10000 | 5000 |
| Диапазон ускоренных подач X,Y /Z | м/мин | 30/20 | 40/30 | 20/18 |
| Минимальный шаг подачи | мм | 0,001 | 0.001 | 0.001 |
| ШПИНДЕЛЬ | ||||
| Передний конец шпинделя | BT | 40 | 40 | 40 |
| Диапазон оборотов шпинделя (стандартное исполнение) | мин-1 | 8000 | 10000 | 6000 |
| Тип передачи | - | ремень | шестерня | |
| ATC | ||||
| Количество инструмента | шт | 16 | 24 | 24 |
| Максимальный диаметр инструмента | мм | 90 | 77 | 90 |
| Максимальная длина инструмента | мм | 250 | 300 | 300 |
| Максимальный вес инструмента | кг | 6 | 7 | 6 |
| ПРИВОД | ||||
| Двигатель шпинделя (пост./до 30мин.) | кВт | 7,5/11 | 7.5/11 | 5,5/7,5 |
| Двигатель оси Х | кВт | 1,2 | 3.0 | 3,0 |
| Двигатель оси Y | кВт | 1,2 | 3.0 | 3,0 |
| Двигатель оси Z | кВт | 3,0 | 4.0 | 3,0 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | ||||
| Вес | кг | 4400 | 5400 | 7000 |
| Длина | мм | 3118 | 2900 | 4000 |
| Ширина | мм | 2640 | 2260 | 3575 |
Стандартная комплектация
Система охлаждения
Система смазки
Охлаждение шпинделя
Набор инструментов
Освещение рабочей зоны
Подвесной пульт оператора
Шнековый стружкотранспортер
Защитные кожуха
RS-232 интерфейс
Теплообменник
Жесткое Нарезание Резьбы
Запасные Предохранители
Руководство по эксплуатации
Опции
Скорость вращения шпинделя 10000, 12000, 15000
Автоматическое устройство для измерения длины инструмента
Автоматическое измерение детали (Renishaw MP-10)
Поворотный стол с 4-й осью
Цепной стружкотраспортер
Устройство автоматической смены инструмента ( 24 инструмента)
Ограждение зоны резания кабинетного типа
Система подачи СОЖ через шпиндель с фильтром
Система Подачи СОЖ через инструмент
