Расстояние оси шпинделя до стола |
мм |
мин. 175; макс 730 |
|
Поперечный ход |
мм |
475 |
|
Минимальное вертикальное перемещение шлифовального круга |
мм |
0,001 |
|
Обороты вращения рабочего стола |
об/мин |
10-140 |
|
Скорость вращения шлиф. диска, V макс = 45 m/s |
||
|
Диаметр шлиф. диска |
мм |
D = 450 |
|
Ширина |
мм |
63 |
|
Обороты шлифовального диска (при 50 Hz) |
об/мин |
1440, Регулируется частотником |
|
Мощность главного двигателя |
кВт |
7,5 |
|
Помпа СОЖ |
л/мин |
80 |
|
Габаритные размеры |
||
|
Длина |
мм |
3000 |
|
Ширина |
мм |
1200 |
|
Высота |
мм |
2200 |
|
Вес |
кг |
4800 |
|
Система за управление |
контролер |

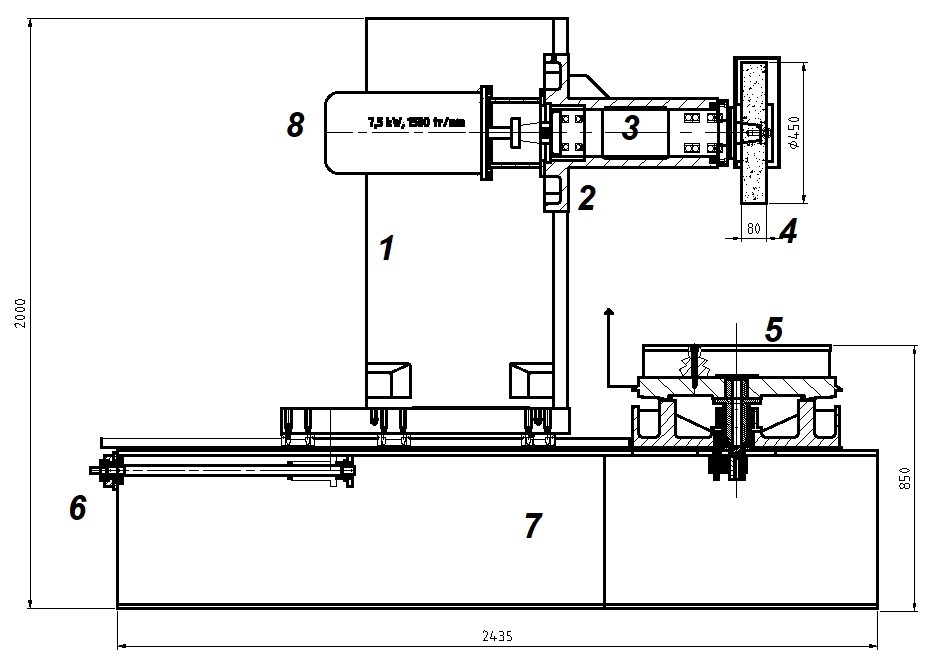

- Колона.
- Шлифовальной супорт.
- Шлифованый шпиндель.
- Диск абразивный
- Поворотный стол
- Механизм поперечной подачи..
- Тело.
- Главный двигатель
- Вращающийся круглый стол вращается относительно основания. Движение осуществляется серводвигателем, скорость плавно регулируется в пределах от 8 до 130 об/мин.
- Поперечная колонна с опорой перемещается относительно корпуса. Движение прямолинейное, реверсивное, автоматически прерывистое (ступенчатое) - с регулировкой размера шага, автоматическое непрерывное - с регулировкой скорости движения и автоматическое быстрое. Осуществляется электросерводвигателем и шарико-винтовой парой. Ручное перемещение также возможно с помощью ручного генератора импульсов. Величина одного деления составляет 0,001 или 0,010 мм (что указывается на дисплее панели управления).
- Вертикальное – опора перемещается относительно колонны. Движение прямолинейное, автоматически прерывающееся вниз (шагами) - с регулировкой размера шага и автоматически быстрое вверх и вниз. Осуществляется серводвигателем и шарико-винтовой парой. Ручное перемещение также возможно с использованием ручного генератора импульсов. Величина одного деления составляет 0,001 или 0,010 мм (что указывается на дисплее панели управления).
- Вращательное движение абразивного диска - осуществляется электродвигателем в одном направлении и с регулировкой скорости вращения (регулировка осуществляется регулятором частоты).
Прямолинейные движения подачи вдоль вертикальной и поперечной осей направляются встроенными линейными направляющими качения. Корпус машины представляет собой металлическую конструкцию, заполненную полимерным бетоном, приготовленным по специальной рецептуре. Это обеспечивает дополнительную устойчивость и повышенные демпфирующие свойства основания машины.
Управление: - сервопривод, управляемый контроллером Delta с 7” цветным сенсорным дисплеем, управление на русском языке.
