Описание

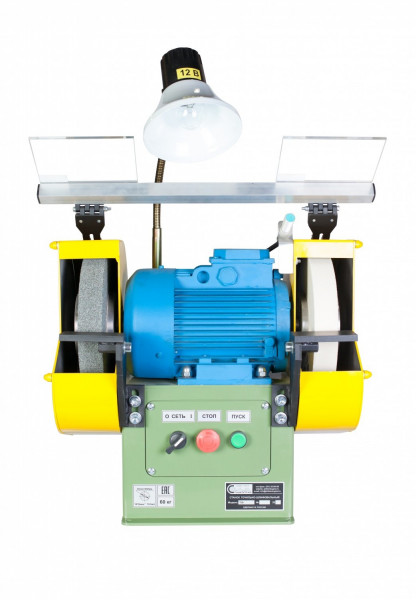

Точильно шлифовальные станки ТШ 1 поставляются с разной комплектацией в зависимости от модели
ТШ 1.10 - базовая модель с установленными шлифовальными кругами,защитными экранами и светильником местного освещения.
ТШ 1.20 - комплектуется устройством отключения электродвигателя при поднятии защитного экрана
ТШ 1.25 с пылесосом ПП-750/У - в комплект станка входит: Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1.25 с пылесосом ПЦ-750/У - в комплект станка входит:
Агрегат пылеулавливающий ПЦ-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 90-110 - 4 шт., отводы/выводы - 2 шт.);
ТШ 1.35 с пылесосом ПП-750/У в комплект станка входит:
Устройство отключения электродвигателя при поднятии защитного экрана;
Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1.35 с пылесосом ПЦ-750/У в комплект станка входит:
Устройство отключения электродвигателя при поднятии защитного экрана;
Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1М в комплект станка входит:
Шлифовальные круги (250х40х32 25А 1шт., установлены на станке)
Чашка алмазная 200х20х3х32 мм АС4 100/80
Крестовой стол - 1 шт.
ТШ 1М 2 стола в комплект станка входит:
Чашка алмазная 200х20х3х32 мм АС4 100/80 - 2шт.
Подручник - 2шт.
Крестовой стол - 2 шт.
Стандартная комплектация
Станок в сборе;
Шлифовальные круги (250х40х32 2шт., установлены на станке);
Светильник местного освещения;
Защитные экраны (2 шт., установлены на станке);
Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
ТШ 1.10 - базовая модель с установленными шлифовальными кругами,защитными экранами и светильником местного освещения.
ТШ 1.20 - комплектуется устройством отключения электродвигателя при поднятии защитного экрана
ТШ 1.25 с пылесосом ПП-750/У - в комплект станка входит: Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1.25 с пылесосом ПЦ-750/У - в комплект станка входит:
Агрегат пылеулавливающий ПЦ-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 90-110 - 4 шт., отводы/выводы - 2 шт.);
ТШ 1.35 с пылесосом ПП-750/У в комплект станка входит:
Устройство отключения электродвигателя при поднятии защитного экрана;
Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1.35 с пылесосом ПЦ-750/У в комплект станка входит:
Устройство отключения электродвигателя при поднятии защитного экрана;
Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 1 шт., фильтровальный элемент - 1 шт.);
ТШ 1М в комплект станка входит:
Шлифовальные круги (250х40х32 25А 1шт., установлены на станке)
Чашка алмазная 200х20х3х32 мм АС4 100/80
Крестовой стол - 1 шт.
ТШ 1М 2 стола в комплект станка входит:
Чашка алмазная 200х20х3х32 мм АС4 100/80 - 2шт.
Подручник - 2шт.
Крестовой стол - 2 шт.
| Технические характеристики станка | ТШ 1 | |
| Параметр | ед. измерения | значение |
| Шлифовальные круги | по ГОСТ 2424-83 | |
| Наружный диаметр круга | мм | 250 |
| Высота круга | мм | 40 |
| Посадочный диаметр | мм | 32 |
| Диаметр изношенного круга | мм | 150 |
| Класс неуравновешенности | кл.2 или кл.1 | |
| Высота центров кругов от основания | мм | 322 |
| Частота вращения вала | мин-1 | 1500 1 |
| Максимальная скорость резания | м/с | 19,5 |
| Мощность электродвигателя | кВт | 2,2 |
| Ток питающей сети переменный трехфазный | 50 Гц 380 В | |
| Габаритные размеры станка: | ||
| длина, мм | мм | 560 |
| ширина, мм | мм | 380 |
| высота без светильника/со светильником | мм | 540/750 |
| Масса | кг | 61 |
| Надежность | ||
| Срок службы защитных экранов не более | лет | 2 |
| Срок службы до первого капитального ремонта | лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 | |
Стандартная комплектация
Станок в сборе;
Шлифовальные круги (250х40х32 2шт., установлены на станке);
Светильник местного освещения;
Защитные экраны (2 шт., установлены на станке);
Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
