Характеристики
Описание
| ОСНОВНЫЕ ПАРАМЕТРЫ | |||

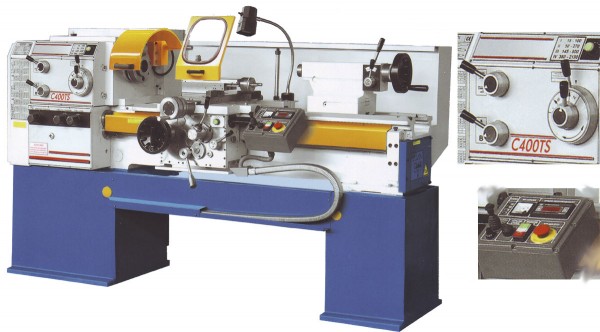

| Модель | - | C350TS | C400TS |
| Высота центров | мм | 175 | 200 |
| Диаметр обработки над станиной | мм | 350 | 400 |
| Диаметр обработки над суппортом | мм | 200 | 235 |
| Диаметр обработки в выемке в станине | мм | 510 | 550 |
| Ширина направляющих | мм | 320 | |
| Расстояние между центрами | мм | 750, 1000, 1500 | |
| Прутковый материал | мм | 50 | |
| ШПИНДЕЛЬ | |||
| Передний конец DIN 55027 | № | 6 | |
| Диаметр отверстия в шпинделе | мм | 52 | |
| Внутренний конус шпинделя | Морзе | 6 | |
| ПОДАЧИ | |||
| Количество подач | шт | 80 | |
| Диапазон продольных подач | мм/об | 0,015 - 0,6 | |
| Диапазон поперечных подач | мм/об | 0,0075 - 0,3 | |
| РЕЗЦЕДЕРЖАТЕЛЬ | |||
| Размер резца | мм | 20х20 | |
| РЕЗЬБЫ | |||
| Количество резьб | шт | 40 | |
| Метрические | мм | 0,25-7,5 | |
| Дюймовые | вит/дюйм | 120-4 | |
| Модульные | М | 0,0625-1,875 | |
| Диаметральные | вит/дюйм | 480-16 | |
| СУППОРТ | |||
| Ход поперечных салазок | мм | 235 | |
| Ход верхних салазок | мм | 110 | |
| ЗАДНЯЯ БАБКА | |||
| Диаметр пиноли | мм | 50 | |
| Конус пиноли | Морзе | 4 | |
| Ход пиноли | мм | 100 | |
| ПРИВОД | |||
| Число диапазонов главного привода | шт | 4 | |
| Диапазон оборотов, бесступенчато | об/мин | 18-98, 48-265, 144-790,385-2120 |
|
| Мощность главного двигателя | кВт | 7,5 | |
| Мощность двигателя быстрого хода | кВт | 0,55 | |
| Мощность насоса охлаждения | кВт | 0,18 | |
| ВЕС | |||
| Для РМЦ 750 | кг | 1520 | 1600 |
| Для РМЦ 1000 | кг | 1570 | 1650 |
| Для РМЦ 1500 | кг | 1660 | 1700 |
| ГАБАРИТЫ | |||
| Длина для РМЦ 750, 1000, 1500 | мм | 2100, 2350, 2850 | |
| Ширина | мм | 980 | |
| Высота | мм | 1260 | 1285 |
Стандартная комплектация
Главный двигатель 7,5 кВт с частотным инвертором Schneider - 400V, 3 фазы 50/60 Hz,Электро оборудование
Система охлаждения с помпой
Освещение
Быстрый ход
ГАП
Фланец 200мм
Задний щит по длине станка
Защита патрона
Защита резцедержателя
Комплект ремней
Сменные зубные колеса
Болты и подставки для нивелирования
Упорный центр шпинделя
Переходная втулка шпинделя
4-х позиционный резцедержатель
Быстрозатягивающаяся задняя бабка
Редуктор пиноли задней бабки
Ящик для принадлежностей
Упакован на поддоне накрытый полиэтиленом
Руководство на русском языке.
