Характеристики
Описание
ОСНОВНЫЕ ПАРАМЕТРЫ | ||||

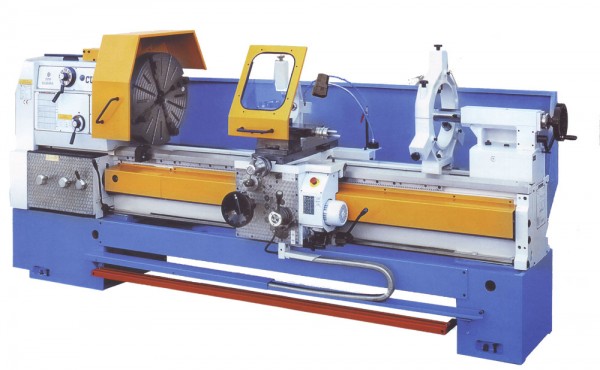

Модель | - | CU500MT | CU630 | CU730 |
Высота центров | мм | 250 | 315 | 365 |
Диаметр обработки над станиной | мм | 500 | 630 | 730 |
Диаметр обработки над суппортом | мм | 300 | 430 | 500 |
Диаметр обработки в выемке в станине | мм | 700 | 830 | 930 |
Ширина направляющих | мм | 400 | ||
Расстояние между центрами | мм | 1000, 1500, 2000, 3000, 4000, 5000 | ||
Прутковый материал | мм | 100 | ||
ШПИНДЕЛЬ | ||||
Передний конец DIN 55027 | № | 11 | ||
Диаметр отверстия в шпинделе | мм | 103 | ||
Внутренний конус шпинделя | Метрик | 120 | ||
ПОДАЧИ | ||||
Количество подач | шт | 120 | ||
Диапазон продольных подач | мм/об | 0,04 - 12 | ||
Диапазон поперечных подач | мм/об | 0,02 - 6 | ||
РЕЗЦЕДЕРЖАТЕЛЬ | ||||
Размер резца | мм | 32х32 | ||
РЕЗЬБЫ | ||||
Количество резьб | шт | 64 | ||
Метрические | мм | 0,5-120 | ||
Дюймовые | Tpi | 60-1/4 | ||
Модульные | М | 0,125-30 | ||
Диаметральные | вит/дюйм | 240-1 | ||
СУППОРТ | ||||
Ход поперечных салазок | мм | 315 | 390 | |
Ход верхних салазок | мм | 130 | ||
ЗАДНЯЯ БАБКА | ||||
Диаметр пиноли | мм | 90 | ||
Конус пиноли | Морзе | 5 | ||
Ход пиноли | мм | 230 | ||
ПРИВОД | ||||
Число скоростей главного привода | шт | 15 | 21 | |
Диапазон оборотов | об/мин | 11,5-1400 | 12,5-1250 | |
Мощность главного двигателя | кВт | 7,5(11-опция) | 11 | |
Мощность двигателя быстрого хода | кВт | 0,55 | ||
Мощность насоса охлаждения | кВт | 0,09 | ||
ВЕС | ||||
Для РМЦ 1000 | кг | 2800 | 3010 | 3200 |
Для РМЦ 1500 | кг | 2950 | 3160 | 3350 |
Для РМЦ 2000 | кг | 3250 | 3310 | 3500 |
Для РМЦ 3000 | кг | 3330 | 3560 | 3710 |
Для РМЦ 4000 | кг | 3700 | 3910 | 4100 |
Для РМЦ 5000 | кг | 4000 | 4210 | 4400 |
ГАБАРИТЫ | ||||
Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000 | мм | 2600, 3100, 3600, 4600, 5600, 6600 | ||
Ширина | мм | 1250 | ||
Высота | мм | 1400 | 1400 | 1450 |
27720
Стандартная комплектация
Главный двигатель 11кВт(7,5 для CU500MT),Электро оборудование
Система охлаждения с помпой
Освещение
Быстрый ход
ГАП
Фланец 315мм
Задний щит по длине станка
Защита патрона
Защита резцедержателя
Комплект ремней
Сменные зубчатые колеса
Болты и подставки для нивелирования
Упорный центр шпинделя
Переходная втулка шпинделя
4-х позиционный резцедержатель
1-позицион. продольный ограничитель
Быстрозатягивающаяся задняя бабка
Ящик для принадлежностей
Упакован на поддоне накрытый полиэтиленом
Руководство на русском языке
Стандартный цвет.
