| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||||
| Модель | - | CT832.6 | CT832.8 | CT832.10 | CT832.12 | CT832.14 |
| Высота центров | мм | 417 | ||||
| Диаметр обработки над станиной | мм | 830 | ||||
| Диаметр обработки над суппортом | мм | 510 | ||||
| Диаметр обработки в выемке в станине | мм | 1000 | ||||
| Ширина направляющих | мм | 560 | ||||
| Расстояние между центрами | мм | 1500, 2000, 3000, 4000, 5000, 6000 | ||||
| ШПИНДЕЛЬ | ||||||
| Диаметр отверстия в шпинделе | мм | 153 | 205 | 260 | 315 | 360 |
| Минимальный диаметр заготовки | мм | 160 | 160 | 160 | 160 | |
| ПОДАЧИ | ||||||
| Количество подач | шт | 128 | 160 | |||
| Диапазон продольных подач | мм/об | 0.039-12 | 0.039-15 | |||
| Диапазон поперечных подач | мм/об | 0.0195-6 | 0.0195-7,5 | |||
| РЕЗЦЕДЕРЖАТЕЛЬ | ||||||
| Размер резца | мм | 40х40 | ||||
| РЕЗЬБЫ | ||||||
| Количество резьб | шт | 256 | 320 | |||
| Метрические | мм | 0,5-120 | 0,5-150 | |||
| Дюймовые | Tpi | 60-1/16 | 60-13/64 | |||
| Модульные | М | 0,125-30 | 0,125-37,5 | |||
| Диаметральные | вит/дюйм | 240-0,25 | 240-4/5 | |||
| ЗАДНЯЯ БАБКА | ||||||
| Диаметр пиноли | мм | 125 | ||||
| Конус пиноли | МК | 6 | ||||
| Ход пиноли | мм | 265 | ||||
| ПРИВОД | ||||||
| Число скоростей главного привода | шт | 18 | 12 | |||
| Диапазон оборотов | об/мин | 5,6-1000; 4-710 | 8-400 | |||
| Мощность главного двигателя | кВт | 11(15, 18.5 - опция) | ||||
| Мощность двигателя быстрого хода | кВт | 0,55 | ||||
| Мощность насоса охлаждения | кВт | 0,09 | ||||
| Мощность гидроагрегата | кВт | 0,12 | ||||
| ГАБАРИТНЫЕ РАЗМЕРЫ | ||||||
| Ширина | мм | 1740 | 1740 | 1740 | 1740 | 1740 |
| Высота | мм | 1840 | 1840 | 1880 | 1990 | 1990 |
| Длина РМЦ 1500, 2000, 3000, 4000, 5000, 6000 | мм | 3500, 4000, 4500, 5500, 6500, 7500, 8500 | ||||
| ВЕС | ||||||
| Для РМЦ 1500 | кг | 4720 | 4820 | 4820 | 4920 | 4920 |
| Для РМЦ 2000 | кг | 5020 | 5120 | 5120 | 5220 | 5220 |
| Для РМЦ 3000 | кг | 5720 | 5820 | 5820 | 5920 | 5920 |
| Для РМЦ 4000 | кг | 7020 | 7120 | 7120 | 7220 | 7220 |
| Для РМЦ 5000 | кг | 8320 | 8420 | 8420 | 8520 | 8520 |
| Для РМЦ 6000 | кг | 9080 | 9180 | 9180 | 9280 | 9280 |

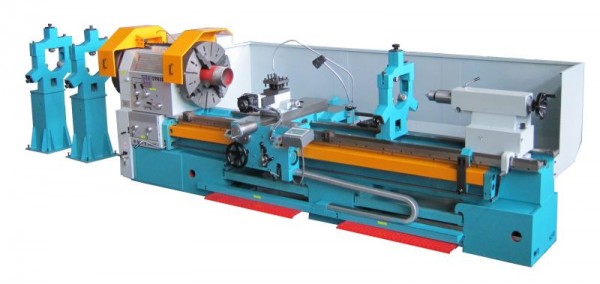

Трубонарезные станки моделей CT 832 с оперативным управлением поперечной подачей предназначенной для автоматизации процесса нарезания резьбы. На станке установлен контроллер и сервопривод фирмы mitsubishi electric, в контроллере заложено более тридцати циклов на управление поперечной подачей. Оператор станка заносит только количество проходов и шаг подачи поперечных салазок суппорта в зависимости от обрабатываемого материала и вида резьбы. Панель оператора
Продольный ход суппорта осуществляется ходовым винтом, а его реверсом управляет пневмомуфта изменяющая направление вращения винта, длину продольного хода контролируют конечные выключатели.
Контроллер предназначается только для нарезания резьбы на трубных соединениях как цилиндрической, так и конической формы.
Также с контроллером возможна нарезка замковой резьбы для бурильных труб.
Все остальные виды токарных работ на станке осуществляются как на обычном универсальном станке с ручным управлением.
Электро оборудование
Охладительная система с помпой
Освещение
Быстрый ход
ГАП
Монолитная станина
Задний щит по длине станка
Защита патронов
Защита резцедержателя
Комплект ремней
Сменные зуб. колеса
Болты и подставки для нивелирования
4-х позиционный резцедержатель
Редуктор пиноли задней бабки
Ящик для принадлежностей
Упакован на поддоне накрытый полиэтиленом
Руководство на русском языке
Два трехкулачковых патрона (для СТ 832.6)
Два несамоцентрирующихся четырехкулачковых патрона
Две стойки с люнетами (СТ 832.6 - одна)
Ножной тормоз
Конусная линейка 500мм
Также с контроллером возможна нарезка замковой резьбы для бурильных труб.
Все остальные виды токарных работ на станке осуществляются как на обычном универсальном станке с ручным управлением.
Стандартная комплектация
Главный двигатель 11кВт,Электро оборудование
Охладительная система с помпой
Освещение
Быстрый ход
ГАП
Монолитная станина
Задний щит по длине станка
Защита патронов
Защита резцедержателя
Комплект ремней
Сменные зуб. колеса
Болты и подставки для нивелирования
4-х позиционный резцедержатель
Редуктор пиноли задней бабки
Ящик для принадлежностей
Упакован на поддоне накрытый полиэтиленом
Руководство на русском языке
Два трехкулачковых патрона (для СТ 832.6)
Два несамоцентрирующихся четырехкулачковых патрона
Две стойки с люнетами (СТ 832.6 - одна)
Ножной тормоз
Конусная линейка 500мм
