Характеристики
Описание
| ОСНОВНЫЕ ПАРАМЕТРЫ | |||

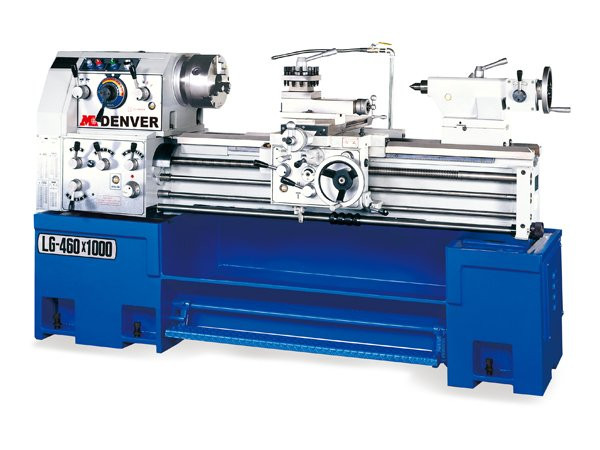

| Модель | - | LG 460 | LG 560 |
| Высота центров | мм | 230 | 280 |
| Диаметр обработки над станиной | мм | 460 | 560 |
| Диаметр обработки над суппортом | мм | 280 | 380 |
| Диаметр обработки в выемке в станине | мм | 680 | 780 |
| Ширина направляющих | мм | 317 | |
| Расстояние между центрами | мм | 500, 750, 1000, 1500, 2000 | |
| Прутковый материал | мм | 60, 68 | |
| ШПИНДЕЛЬ | |||
| Передний конец шпинделя | тип | A2-6/ D1-6 | |
| Диаметр отверстия в шпинделе | мм | 62,70 | |
| Внутренний конус шпинделя | Метрич | ||
| ПОДАЧИ | |||
| Количество подач | шт | ||
| Диапазон продольных подач | мм/об | 0.04-10 | |
| Диапазон поперечных подач | мм/об | 0.05-1.25 | |
| РЕЗЦЕДЕРЖАТЕЛЬ | |||
| Размер резца | мм | 20x20 | |
| РЕЗЬБЫ | |||
| Количество резьб | шт | 117 | |
| Метрические | мм | 0.2-14 | |
| Дюймовые | Tpi | 2-56 | |
| Модульные | М | 8-44 | |
| Диаметральные | DP | 0.3-3.5 | |
| СУППОРТ | |||
| Ход поперечных салазок | мм | 250 | |
| Ход верхних салазок | мм | 125 | |
| ЗАДНЯЯ БАБКА | |||
| Диаметр пиноли | мм | 56 | |
| Конус пиноли | Морзе | 4 | |
| Ход пиноли | мм | 150 | |
| ПРИВОД | |||
| Число скоростей главного привода | шт | 12 | |
| Диапазон оборотов | об/мин | 25-1800 | |
| Мощность главного двигателя | кВт | 3.75 ( 5.62 опция) | |
| Мощность двигателя быстрого хода | кВт | ||
| Мощность насоса охлаждения | кВт | 0,1 | |
| ВЕС | |||
| Для РМЦ 1000 | кг | 1700 | 1900 |
| Для РМЦ 1500 | кг | 2000 | 2200 |
| Для РМЦ 2000 | кг | 2300 | 2500 |
| ГАБАРИТЫ | |||
| Длина в упаковке для LG460/1000, 1500, 2000 | мм | 2150, 2900, 3400 | |
| Длина в упаковке для LG460/1000, 1500, 2000 | мм | 2400, 2900, 3400 | |
| Ширина | мм | 1000 | |
| Высота | мм | 1600 | 1700 |
Стандартная комплектация
1.Автоматическая система смазки осей X/Z2.Коробка подач метрическая/дюймовая
3.Система охлаждения
4.Механизм продольного перемещения суппорта
5.3-х кулачковый патрон 9дюймов
6.Фланец токарного патрона
7.Люнет неподвижный 6 дюймов
8.Вращающийся центр
9.Невращающийся центр
10.Установочные болты и опоры
11.Дополнительная рукоятка включения шпинделя на коробке подач
12.Ящик с инструментами
13.Руководство по эксплуатации
-
Люнет неподвижный 6 дюймов
3-х кулачковый патрон 9дюймов
Ящик с инструментами
