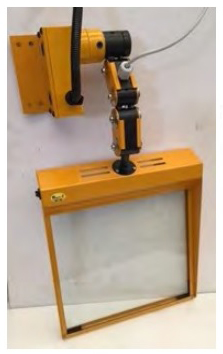

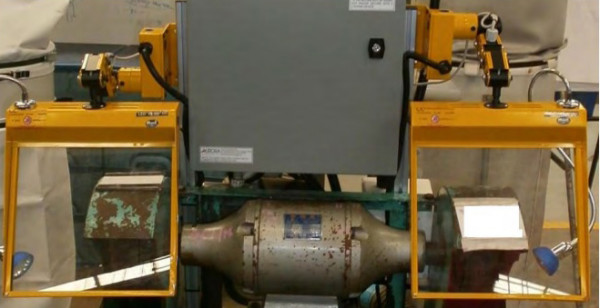

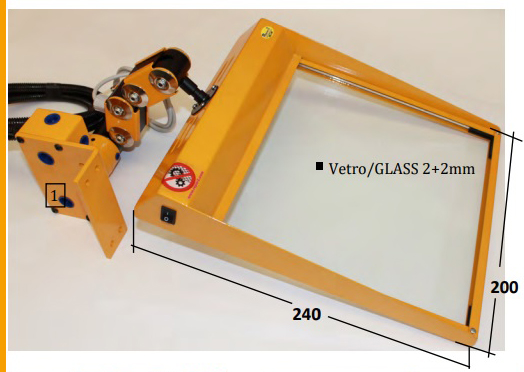

Защитное устройство для больших станков с легко регулируемым сдвоенным фрикционным соединением, стальная рама с экологическим защитным покрытием. Комплектуется концевым выключателем IP 67 2 нормально-замкнутых контакта + 1 нормально-разомкнутый контакт, расположенным в основании коробки для заднего и переднего крепления. Вращение экрана на180°. Защищает лицо ируки оператора от соприкосновения с вращающимся шлифовальным кругом и с выступающими металлическими деталями. Оснащается светодиодной лампой 12VAC-10/30VDC. 2,2B-20B тока с выключателем. Размер экрана 200x180 мм.
Толщина многослойного стекла: 6 мм Вес: 2 кг Степень защиты устройства блокировки: IP67 B10d (количество циклов): 20 000 000
Подвижный защитный кожух предназначен для встраивания в станок, чтобы гарантировать блокировку вращения шпинделя. Имеется электромеханическое блокирующее устройство принудительного действия.
Защитное приспособление можно поднять вручную. Защитное приспособление должно быть закреплено винтами M6 (не входят в комплект поставки), чтобы его можно было отрегулировать для обеспечения максимальной защиты. После установки и закрепления защитного устройства монтажник должен подключить контакты блокирующего устройства к цепи безопасности, чтобы гарантировать остановку патрона. Это обязательное требование - см. Директиву по оборудованию.
Защитный экран предназначен для использования на станках, и защитный экран должен быть рассчитан на все возможные выступы (стружка, поломка инструмента и т.д. Кроме того, он не должен подвергаться резким перепадам температуры, контакту с раскаленной докрасна стружкой или, в частности, с кислой смазочно-охлаждающей жидкостью (высокая концентрация).
Защитный кожух не должен использоваться для остановки опасных движущихся частей (защитный кожух без открытия блокирующего устройства). При закрывании защитного устройства запрещается использовать его для приведения в действие закрепленных подвижных частей машины (цепь безопасности должна обеспечивать отдельную команду на сброс и запуск от конечного пользователя).
При использовании защитного устройства с системой блокировки за подключение цепи разблокировки защитного устройства отвечает конечный пользователь, и управление ею должно быть безопасным
Категорически запрещается снимать защитное устройство.
