| МОДЕЛЬ | A | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| PTO 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| PTO 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| PTO 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| PTO 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| PTO 13/065/S | 650 | 450 | 620 | 870 | - | - |
| PTO 13/085/S | 850 | 450 | 620 | 870 | - | - |

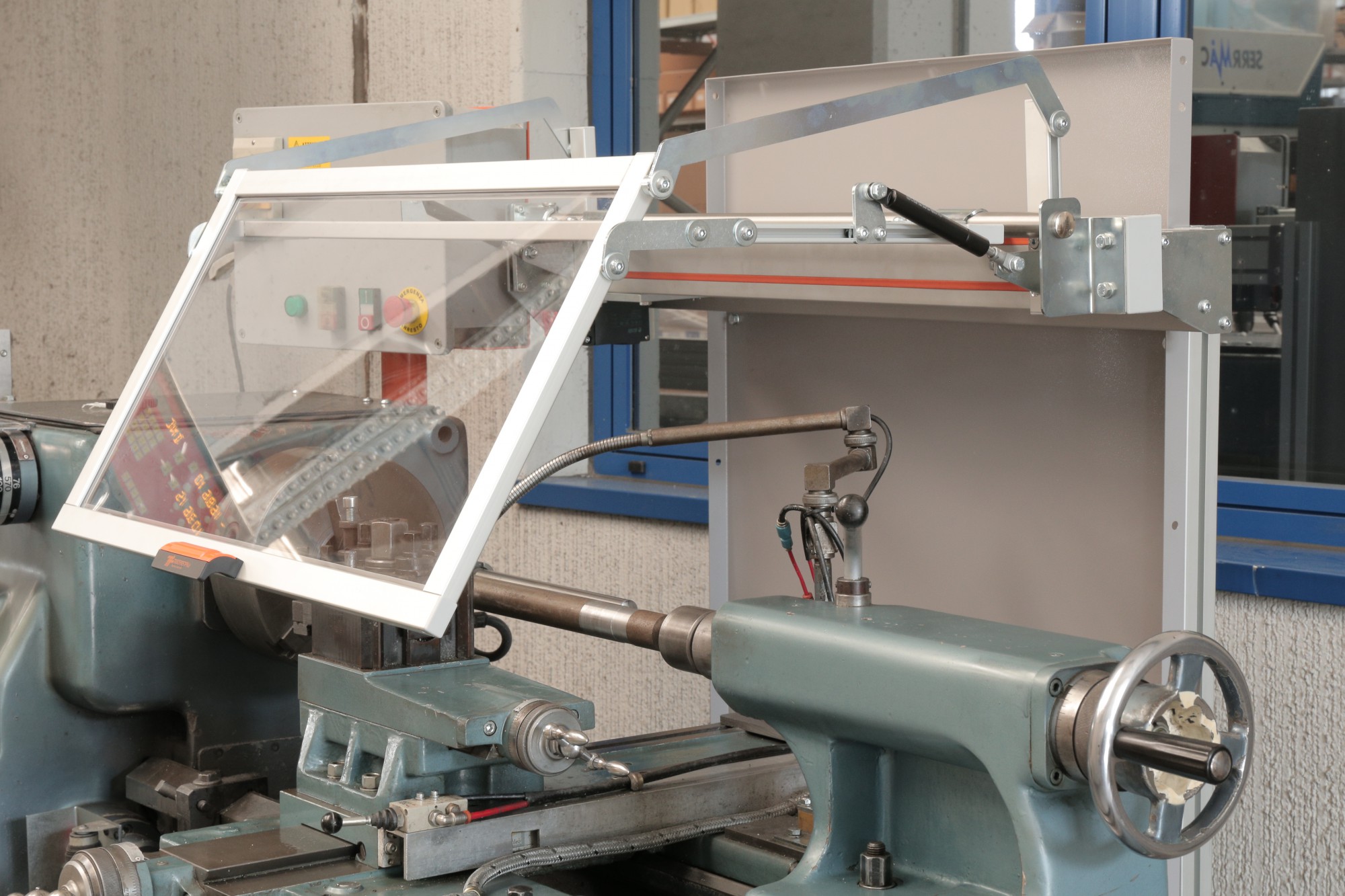

Данная защита предназначена для предохранения оператора во время механической обработки деталей на токарном станке. Оснащена двойным отверстием: вертикальным с газовыми амортизаторами и скользящим на несущей направляющей. Она защищает оператора от прямого контакта с вращающимся самоцентрирующимся шпинделем и от образующейся во время работы стружки и брызг охлаждающей жидкости.

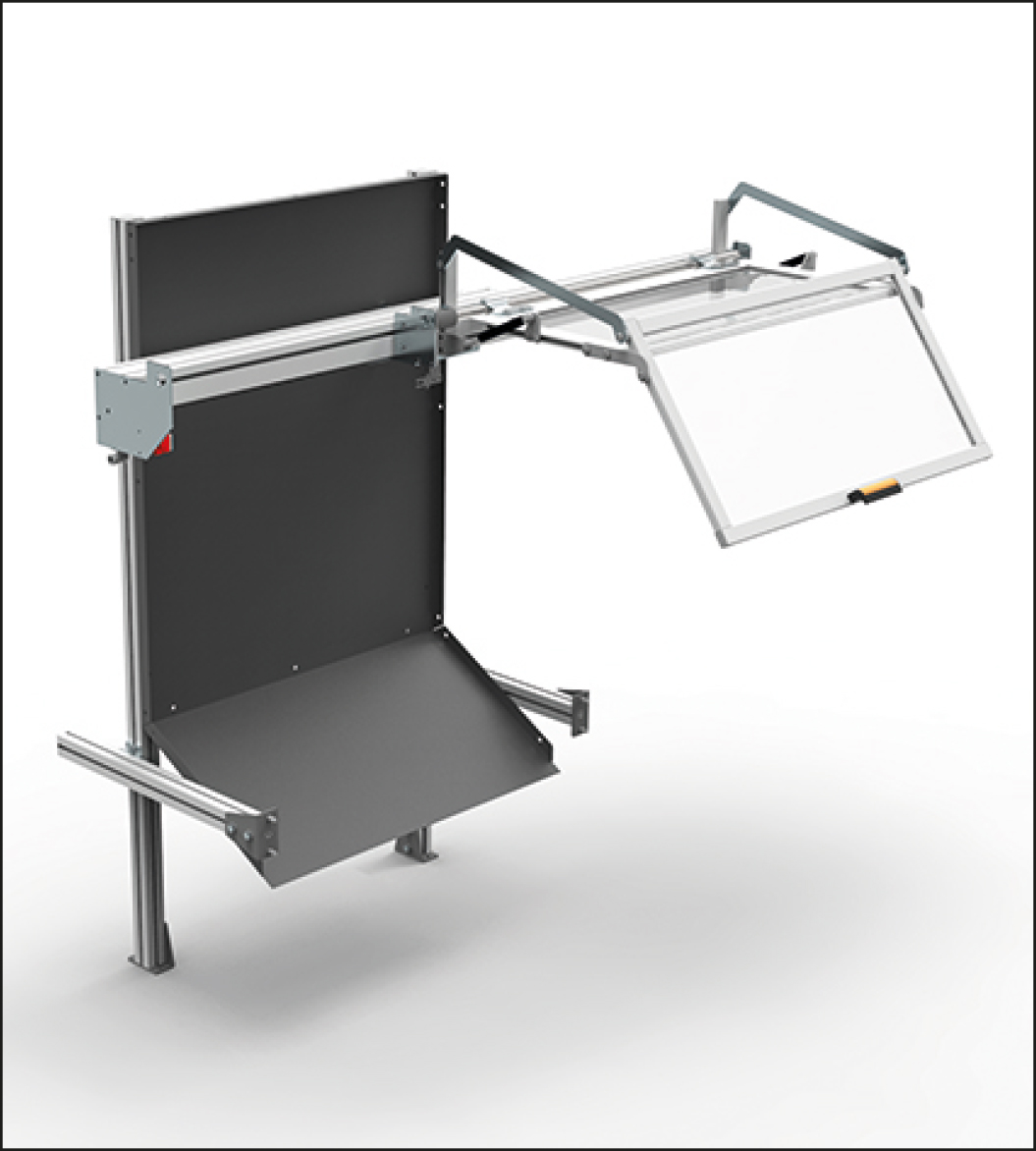

Защита крепится только на задней опоре из алюминиевого профиля, приобретается отдельно (код. SPTO 13/...) или непосредственно на задней крышке токарного станка (код. Вом 31). Экран не может открываться в рабочем положении, так как вертикальное открытие двух шарнирных частей экрана блокируется механической блокировкой и защищено заблокированным микропереключателем, поэтому открытие разрешено двойным движением, скользящим и вертикальным.
Важно:при установке на заднюю защиту PTO , пожалуйста, выберите длину рельса в зависимости от элементов защиты.

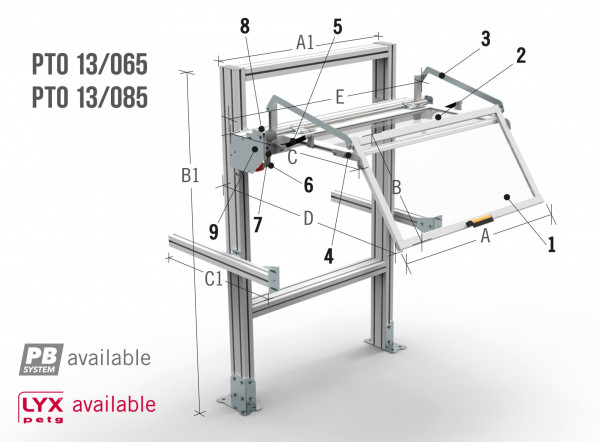

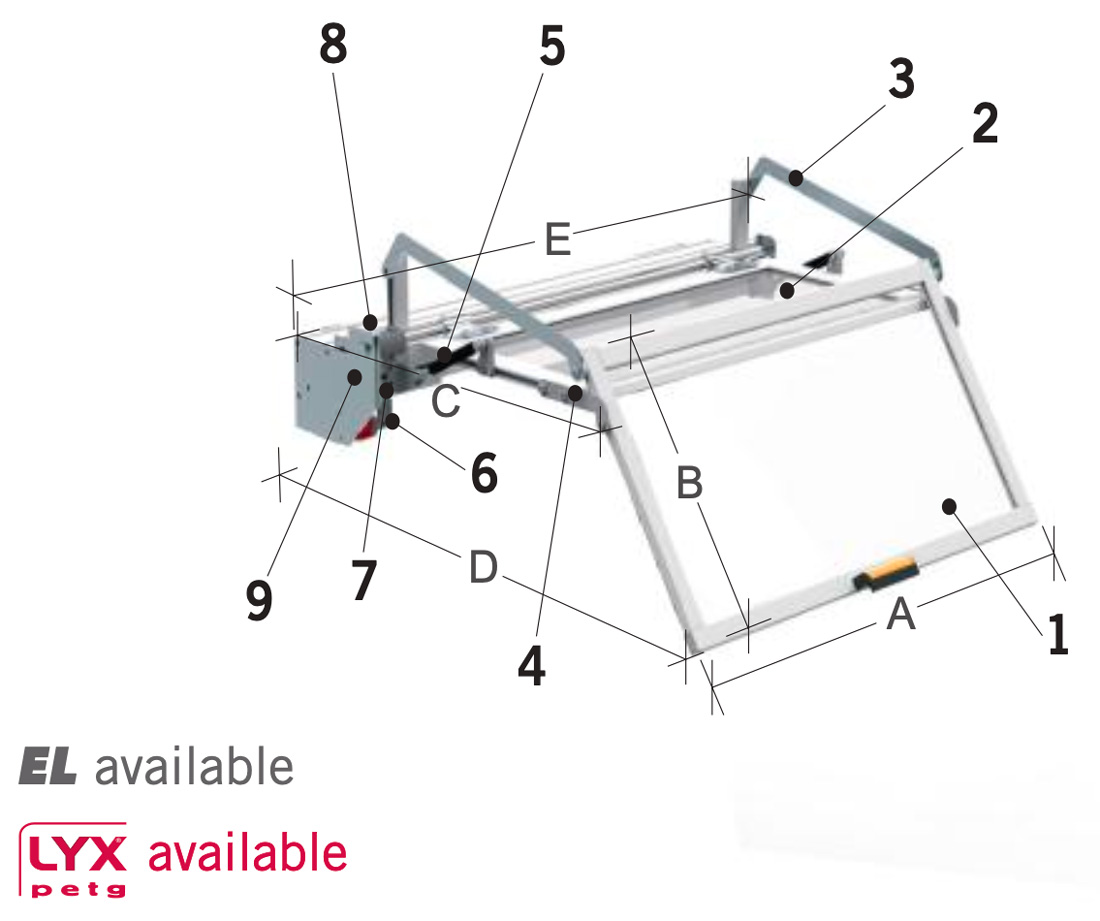

СОСТАВ
1. Ударопрочный пластиковый передний экран, маслостойкий
2. Ударопрочный пластиковый верхний экран, маслостойкий
3. Стержень опрокидывания экрана
4. Передний экран вращения стержня
5. Узел газовой пружины
6. Предохранительный микропереключатель с отдельным приводом - № 2 NC контакты
7. Раздвижная тележка для поддержки экрана
8. Направляющая подшипника из алюминия с системой скольжения с закаленными направляющими и шлифованными подшипниками, расположенными в защищенном внутреннем положении
9. Механический замок с защитой от вращения
