Защитные экраны зоны резания для токарных станков

Защитные ограждения зоны резания для токарных станков

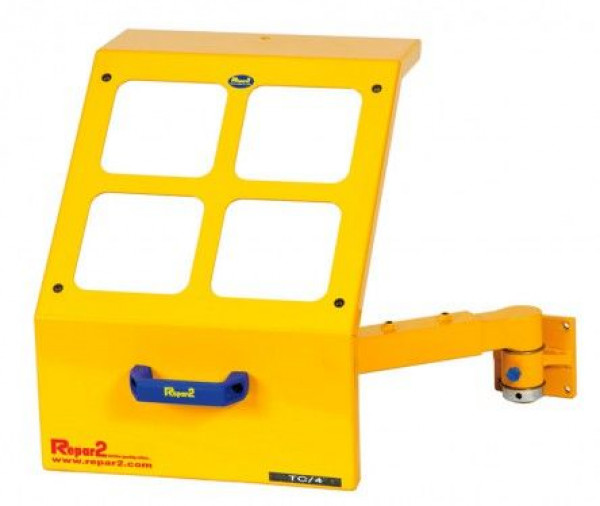

Подвижное и поворотное защитное ограждение,устанавливаемое на продольном суппорте токарного станка. Металлическая рама с
поликарбонатным экраном обеспечивает защиту оператора от стружек и охлаждающей жидкости. Выпускается как в комплекте с установкой для
охлаждающей жидкости и микровыключателем, так и без них.

Устанавливается с задней стороны станка.





Размер	A	B	C	D	E	F	H
TC/1	400	200	140	315	100	300	600
TC/2	570	260	200	365	150	350	600
TC/3	660	360	300	350	150	450	700



Модели TC 4-5-6 устанавливаются с передней стороны станка.

Размер	A	B	C	D
TC/4	300	315	430	392/502
TC/5	350	365	650	392/502
TC/6	450	350	740	392/502

Защитные экраны зоны резания ТС 1-6(инструкция)
