Защитный экран фрезерного станка PFR 20

Защитный экран для малых фрезерных и сверлильных станков

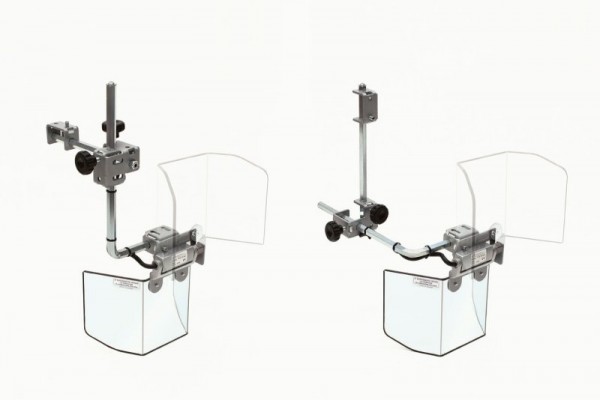

Прозрачный защитный экран, поддерживаемый регулируемыми шестигранными штангами. Оборудован вертикальным открытием, с микропереключателем, встроенным во вращающийся шарнир.
Защищает оператора от прямого контакта с вращающимися частями вертикального шпинделя и от проекции стружки и смазочного материала.
Защитный экран, оснащен инновационной системой вертикального открывания с пружиной, фиксируемой в положениях 60 ° - 120 ° - 180 °. Поддерживающие широко регулируемые шестиугольные рычаги, которые могут соединяться между собой, чтобы обеспечить различные конфигурации фиксации. Микровыключатель безопасности встроен в специальный шарнир, который поддерживает экран.

1. Крепление экрана
2. Прямой опорный кронштейн (стальной шестигранник)
3. Угловой опорный кронштейн (стальной шестегранник)
4. Крестовой зажим
5. Ручки регулировки крестового зажима
6. Шарнир поддержки экрана с интегрированным микропереключателем - n. 2 контакта NC
7. Полугексагональный экран из пластиковых противоударных и маслостойких материалов
