Описание
463

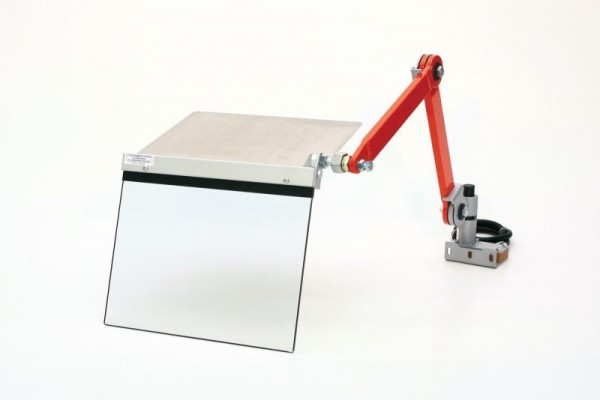

Защитный экран TecnoPiu PTO 10 специальное защитное ограждение зоны резания универсального токарного станка с многоосевым регулированием, устанавливаемое на продольном суппорте станка. В сочетании с защитным устройством патрона обеспечивает надежную защиту оператора.Защищает оператора от прямого контакта с вращающимися деталями, выброса стружки и СОЖ. Крепится за продольным суппортом. Экран оснащен шарнирным манипулятором, благодаря шарниру с шаровым подпятником имеет полную регулировку для защиты от стружки. Комплектуется аварийным микровыключателем.
- Примечание: Модель PTO 11/435 комплектуется шарнирным манипулятором с тремя элементами.
- Комплектующие: PMG 60/435 – PBA 01/190 – PBA 01/325 – PBA 02/325 с аварийным микро-выключателем
1. Лицевая и боковая анкерная скоба
2. Главный корпус аварийного микро-выключателя с поворотом на 90°, 2 размыкающих контакта
3. Зажим регулирования по горизонтали
4. Шарнирный манипулятор из трубчатой стали
5. Трущееся шарнирное соединение с фрикционным диском
6. Шарнир с шаровым подпятником для ориентации экрана
7. Винты опускания шарнира с шаровым подпятником
8. Верхняя алюминиевая перегородка для защиты от стружки
9. Экран из противоударного маслостойкого пластика
