| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||

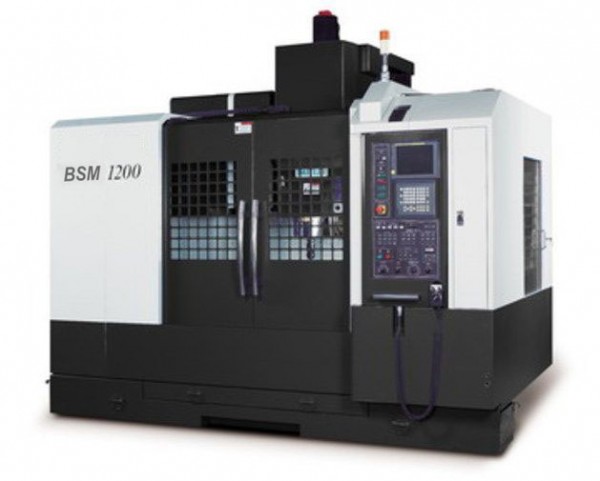

| Наименование параметра | модель | BSМ-1200 | BSM-1250 | BSM-1450 |
| Размер рабочего стола | мм | 1300х640 | 1400х820 | 1600х800 |
| Расстояние от оси шпинделя до рабочей поверхности стола, max | мм | 100-600 | 200-960 | 200-950 |
| Т-образные пазы | шт | 5 | 5 | 5 |
| Ширина Т-образных пазов | мм | 18 | 22 | 22 |
| Продольный ход стола | мм | 1200 | 1250 | 1450 |
| Поперечный ход стола | мм | 600 | 650 | 750 |
| Вертикальный ход шпинделя | мм | 500 | 700 | 750 |
| Максимальный вес детали | кг | 1000 | 1500 | 2000 |
| Расстояние от центра шпинделя до колонны | мм | 850 | 710 | 850 |
| ПОДАЧИ | ||||
| Диапазон подач X,Y /Z | мм/мин | 10000 | 5000 | 10000 |
| Диапазон ускоренных подач X,Y /Z | м/мин | 30/20 | 20/12 | 20/12 |
| Минимальный шаг подачи | мм | 0,001 | 0.001 | 0.001 |
| ШПИНДЕЛЬ | ||||
| Передний конец шпинделя | BT | 40 | 50 | 50 |
| Диапазон оборотов шпинделя (стандартное исполнение) | мин-1 | 10000 | 4500 | 45-4500 |
| Тип передачи | ремень | |||
| ATC | ||||
| Количество инструмента | шт | 24 | 24 | 32 |
| Максимальный диаметр инструмента | мм | 95 | 110 | 110 |
| Максимальная длина инструмента | мм | 300 | 350 | 350 |
| Максимальный вес инструмента | кг | 7 | 15 | 15 |
| ПРИВОД | ||||
| Двигатель шпинделя (пост./до 30мин.) | кВт | 5,5/7,5 | 11/15 | 11/15 |
| Двигатель оси Х | кВт | 3,0 | 4.0 | 4.0 |
| Двигатель оси Y | кВт | 3,0 | 4.0 | 7.0 |
| Двигатель оси Z | кВт | 3,0 | 3.0 | 4.2 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | ||||
| Вес | кг | 7500 | 10500 | 14500 |
| Длина | мм | 4060 | 5000 | 5330 |
| Ширина | мм | 3150 | 4256 | 4150 |
Стандартная комплектация
Система охлаждения
Система смазки
Охлаждение шпинделя
Набор инструментов
Освещение рабочей зоны
Подвесной пульт оператора
Шнековый стружкотранспортер
Защитные кожуха
RS-232 интерфейс
Теплообменник
Жесткое Нарезание Резьбы
Запасные Предохранители
Руководство по эксплуатации
Опции
Шпиндель с прямым приводом 12000 об/мин
Шпиндель 15000 об/мин
Шпиндель 15000 об/мин
Автоматическое устройство для измерения длины инструмента
Автоматическое измерение детали (Renishaw MP-10)
Поворотный стол с 4-й осью
Цепной стружкотраспортер
Устройство автоматической смены инструмента ( 30/32 инструмента)
Ограждение зоны резания кабинетного типа
Система подачи СОЖ через шпиндель с фильтром
Система Подачи СОЖ через инструмент
