Характеристики
Описание
| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||

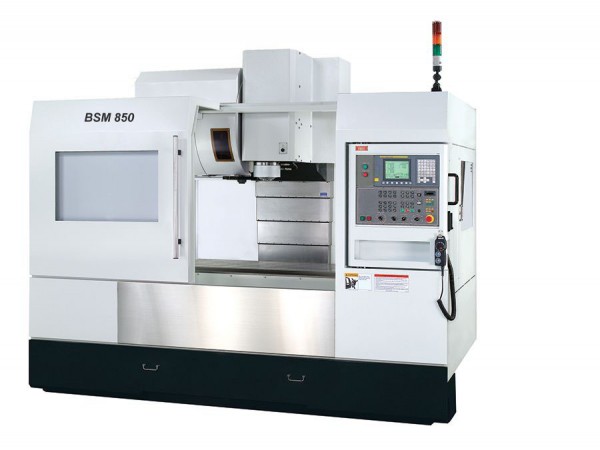

| Наименование параметра | модель | BSМ-850 | BSM-1100 | BSM-1000 |
| Размер рабочего стола | мм | 1050х600 | 1300х600 | 1050х600 |
| Расстояние от оси шпинделя до рабочей поверхности стола, max | мм | 100-660 | 120-630 | |
| Т-образные пазы | шт | 6 | 5 | |
| Ширина Т-образных пазов | мм | 18 | 18 | |
| Расстояние между Т-образными пазами | мм | 100 | 100 | |
| Продольный ход стола | мм | 850 | 1000 | |
| Поперечный ход стола | мм | 600 | 510 | |
| Вертикальный ход шпинделя | мм | 660 | 510 | |
| Максимальный вес детали | кг | 1000 | 1000 | |
| Расстояние от центра шпинделя до колонны | мм | 652 | 510 | |
| Система ЧПУ | FANUC, HEIDENHAIN, SIEMENS | |||
| ПОДАЧИ | ||||
| Диапазон подач X,Y /Z | мм/мин | 10000 | 10000 | |
| Диапазон ускоренных подач X,Y /Z | м/мин | 20/15 | 20/18 | |
| Диаметр винта/шаг X,Y,Z | мм | X40, Z45 /10 | 40/10 | |
| ШПИНДЕЛЬ | ||||
| Передний конец шпинделя | ISO | 40 (опция 50) | 40 | |
| Диапазон оборотов шпинделя (стандартное исполнение) | мин-1 | 8000 (BT50-6000) | 60-8000 | |
| Диапазон оборотов шпинделя (опция) | мин-1 | 10000, (BT50-8000) | 10000 | |
| ATC | ||||
| Количество инструмента | шт | 20/24 | 24 | |
| Максимальный диаметр инструмента | мм | 100 | 95 | |
| Максимальная длина инструмента | мм | 300 | 300 | |
| Максимальный вес инструмента | кг | 7 | 7 | |
| ПРИВОД | ||||
| Двигатель шпинделя для ВТ-40 | кВт | 7,5/11 (оп. 11/15) | 11/15 | |
| Двигатель шпинделя для ВТ-50 | кВт | 15/18.5 (оп. 22/26) | - | |
| Двигатель оси X | кВт | 1.8 | 2.5 | |
| Двигатель оси Y | кВт | 3 | 2.5 | |
| Двигатель оси Z | кВт | 4,2 | 3.0 | |
| Общая потребляемая мощность | кВА | 25 | 20 | |
| СИСТЕМА ОХЛАЖДЕНИЯ | ||||
| Объем бака охлаждения | л. | 486 | 450 | |
| Производительность насоса | л/мин | 105 | 95 | |
| ГАБАРИТНЫЕ РАЗМЕРЫ | ||||
| Вес | кг | 7500 | 7700 | 5000 |
| Длина | мм | 2540 | 2920 | 4085 |
| Ширина | мм | 2190 | 2190 | 2293 |
| Высота | мм | 2900 | 2900 | 2575 |
Стандартная комплектация
ATC на 20 инструментов для ВТ-40ATC на 24 инструментов для ВТ-50
Защитные кожуха
Автоматическая система смазки
Система охлаждения
Стружкотранспортер
Телескопическая защита направляющих
Освещение рабочей зоны
Лампа аварийной сигнализации
Ящик с инструментом
Руководство по эксплуатации
Установочные болты
Опции
АТС для ВТ-40 на 24, 32 или 40 инструментовАТС для ВТ-50 на 30 или 40 инструментов
Увеличенные обороты шпинделя для ВТ-40 до 10000
Увеличенная мощность двигателя
Подача СОЖ через шпиндель
4-5-ая ось, дополнительный поворотный стол
Коробка передач ZF
Система измерения длины инструмента
Система измерения детали
Теплообменник электрошкафа
Силовой трансформатор
