Описание

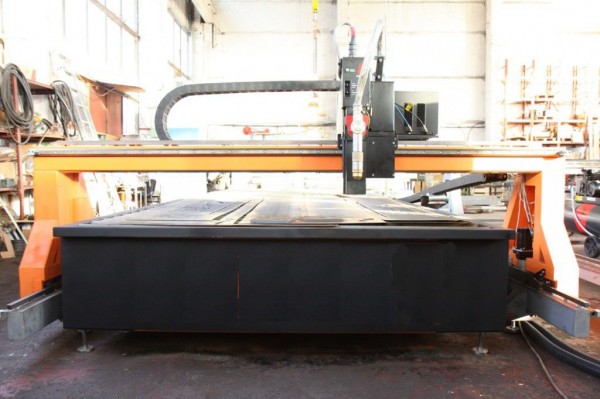

Трехкоординатная установка с ЧПУ и двухсторонним приводом для газоплазменной резки листового металла.
Параметры | ед. изм. | значение |
Макс. допустимая скорость позиционирования | м/мин | 12,7 |
Рекомендуемая скорость позиционирования | м/мин | 4-8 |
Скорость резки определяется режимом резки, толщиной материала, расходными материалами | м/мин | < 4 |
Точность управления приводов | мм | 0,001 |
Допустимое механическое отклонение | мм | 0,33 |
Геометрические параметры | ||
Максимальная ширина | мм | Рабочий ход +1300 мм |
Рабочий ход по оси Х | мм | Согласно модели |
Просвет между порталом и рабочим столом | мм | Согласно модели |
Просвет по ширине портала | мм | Рабочий ход +800 мм |
Максимальная длина | мм | Рабочий ход по Y+600 мм |
Рабочий ход по оси Y | мм | Согласно модели |

Двусторонний привод с цифровым сервоуправлением.
Программное обеспечение, интерфейс «Phoenix», ПО с картами раскроя «ProNest 2012»,технология «True Hole», система автоматического управления высоты «ArcGlide» c устройством защиты резака от удара.
Независимая рельсовая конструкция.
Рабочая зона портала 2000мм х 6000мм
Независимый рабочий секционный стол 2000ммx6000мм, встроенный двухсторонний воздуховод для вытяжки отработанных газов, пневмоуправляемые секционные заслонки.
Рабочий стол предназначен для установки и позиционирования заготовки /металлический лист/. Он неподвижен и состоит из металлической несущей конструкции. Стол закрыт боковыми стенами из тонких стальных листов.Сверху, в срезах в поперечных несущих элементах на определенных расстояниях расположены вертикально стальные полоски 3 мм толщиной для плазменной резки,на которых устанавливают заготовку. Это делается для того, чтобы режущая струя и расплавленные частицы металла смогли выйти из зоны среза в нижней части заготовки. По мере износа в процессе резки полоски заменяются новыми. Внутри стола установлены специальные контейнера для сборки шлака и отходов в процессе резки.Под пластинами для удобства операторов установлена сетка для сбора мелких деталей. Стол и плазменная головка соединены с источником плазменного тока и ЧПУ с помощью гибких защищенных кабелей, уложенные в треке.
Размеры порталов в м. | |
1,25х2,5 | 2,0х12,0 |
1,5х1,5 | 2,5х6,0 |
1,5х2,0 | 2,5х8,0 |
1,5х3,0 | 2,5х12,0 |
1,5х6,0 | 3,0х6,0 |
1,5х12,0 | 3,0х8,0 |
2,0х3,0 | 3,0х12,0 |
2,0х6,0 | 4,0х8,0 |
2,0х8,0 | 4,0х12,0 |
Источник HPR2130XD AUT - комплект с автоматической газовой консолью
Комплект - автоматическая газовая консоль для настройки газового процесса с газокислородным резаком с арматурой, проводкой, автоматическое зажигание, емкостное управление высоты (опция пожеланию клиента)
Компрессор Atlas Copco мод. GX4FF c осушителем (опция пожеланию клиента)
Фильтрующая система TEKA Filtercube 4N/4H 10000 m3/h, 11 kW, автоматическая очистка (опция по желанию клиента)
