Характеристики
Описание
| ОСНОВНЫЕ ПАРАМЕТРЫ | ||||

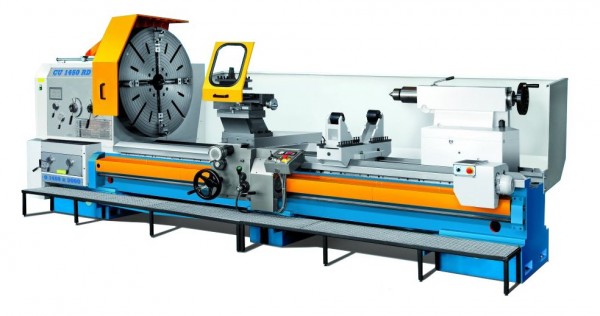

| Модель | - | CU1450RD | ||
| Высота центров | мм | 725 | ||
| Диаметр обработки над станиной | мм | 1450 | ||
| Диаметр обработки над суппортом | мм | 1100 | ||
| Ширина направляющих | мм | 780 | ||
| Расстояние между центрами | мм | 1500, 2250, 3000, 3750, 4500, 5250, 6000 | ||
| Прутковый материал | мм | 175 | ||
| ШПИНДЕЛЬ | ||||
| Передний конец DIN 55027 | № | 15 | ||
| Диаметр отверстия в шпинделе | мм | 180 | ||
| Внутренний конус шпинделя | Метрик | 190 | ||
| ПОДАЧИ | ||||
| Количество подач | шт | 144 | ||
| Диапазон продольных подач | мм/об | 0,039-24 | ||
| Диапазон поперечных подач | мм/об | 0,0195-12 | ||
| РЕЗЬБЫ | ||||
| Количество резьб | шт | 288 (4х72) | ||
| Метрические | мм | 0,5-240 | ||
| Дюймовые | Tpi | 60-1/8 | ||
| Модульные | М | 0,125-60 | ||
| Диаметральные | вит/дюйм | 240-0,5 | ||
| СУППОРТ | ||||
| Ход поперечных салазок | мм | 820 | ||
| Ход верхних салазок | мм | 300 | ||
| ЗАДНЯЯ БАБКА | ||||
| Диаметр пиноли | мм | 200 | ||
| Конус пиноли | Морзе | 7 | ||
| Ход пиноли | мм | 250 | ||
| ПРИВОД | ||||
| Число диапазонов главного привода | шт | 4 | ||
| Диапазон оборотов, бесступенчато | об/мин | 3,5-21; 10-63; 27-170; 80-500 | ||
| Мощность главного двигателя | кВт | 22 (30) | ||
| Мощность дв. ускоренного перемещения | кВт | 0,55 | ||
| Насоса смазки | кВт | 0,18 | ||
| Мощность насоса смазки направляющих | кВт | 0,09 | ||
| Перемещения задней бабки | кВт | 0,75 | ||
| Системы охлаждения | кВт | 0,09 | ||
| ГАБАРИТНЫЕ РАЗМЕРЫ | ||||
| Длина для РМЦ 1500, 2250, 3000, 3750, 4500, 5250, 6000 | мм | 4600, 5350, 6100, 6850, 7600, 8350, 9100 | ||
| Ширина | мм | 2300 | ||
| Высота | мм | 2100 | ||
| ВЕС | ||||
| Для РМЦ 1500, 2250, 3000, 3750, 4500, 5250, 6000 | кг | 10030, 10860, 11700, 12630, 13580, 14540, 15510 | ||
Стандартная комплектация
Главный двигатель 22 кВт c част. инвертором 400V, 3ф. 50Hz,Электро оборудование
Система охлаждения с помпой
Освещение
Быстрый ход по четырем направляющим с беступенчатым регулированием скорости
Задний щит
Защита патрона
Защита резцедержателя, Комплект ремней
4-х позиционный резцедержатель
Задняя бабка с эл.двигателем
Ящик для принадлежностей
Упакован на поддоне и накрыт полиэтиленом
Руководство на русском языке
