Описание
Стационарные твердомеры по методу Микро-Виккерса модификации "ИТВ" выпускаются в соответствии с ГОСТ 23677-79 и ГОСТ 8.398-80, предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов металлов и покрытий на пластичное сопротивление при внедрении алмазной четырехгранной пирамидки с углом 136° при вершине.
Твердомеры по методу Микро-Виккерса применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций.
Твердомеры по методу Микро-Виккерса предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.
Внесены в госсреест Российской Федерации - №60667-15, Казахстана - №12312.
Стационарные твердомеры по методу Микро-Виккерса модификации "ИТВ" подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

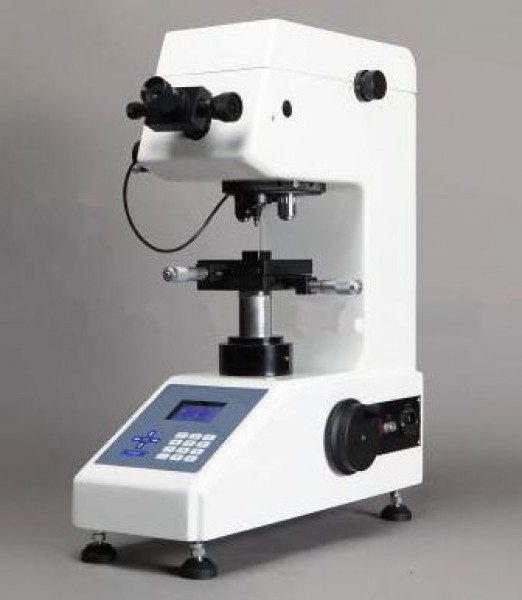

Твердомеры Микро-Виккерса модификации «ИТВ» представляют собой автоматические электромеханические твердомеры, обладающие высокой точностью и удобством в эксплуатации и обслуживании. ЖК-дисплей позволяет в реальном времени следить за усилием нагружения и размером отпечатка, вывести результаты нескольких испытаний и проанализировать, что значительно упрощает работу оператора. Твердомеры по Микро-Виккерсу применяют для определения микротвердости изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов, фольги, пленок, гальванических, диффузионных, химически осажденных и электроосажденных покрытий.
Твердомеры «ИТВ» малой нагрузки широко применяются на производстве, в научно-исследовательских институтах и лабораториях.
Твердомеры реализуют определение твердости по методу Микро-Виккерса ГОСТ 9450-76, ИСО 6507, ИСО 9385, ИСО 4546, ASTM E-384, ASTM E-92.
В твердомерах «ИТВ» применен нагружающий механизм с пониженным трением, что обеспечивает постоянное приложение усилия и повышение точности испытаний.
-Панель управления краткая и четкая, отображение на дисплее значения твердости, длины диагонали, времени выдержки, количества испытаний, температуры окружающей среды, максимального и минимального значения твердости образца, среднее значение твердости и воспроизводимость.
-Наряду с твердостью по Виккерсу возможно определение твердости по Кнуппу с нагружающим усилием 2 кгс (19,6Н).
-Система подъема и позиционирования независимая, обеспечивает точность и повторяемость всего процесса испытания.
-Оптическая система не только отвечают высоким требованиям стандартов к определению размеров отпечатка индентора, но и позволяет наблюдать микроструктуру материала.
-Яркость источника света может быть скорректирована в соответствии с привычками оператора, что позволяет избежать зрительного утомления, вызванного продолжительной работой.
-Данные значений твердости, могут быть распечатаны непосредственно на встроенном принтере.
-Твердомер может быть подключен к компьютеру, для анализа физических и химических свойств материала.
ХХ – предельное усилие нагружения (выбранное из ряда 10кгс (98Н), 30кгс (294Н), 50кгс (490Н));
Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое);
Z – микропроцессорный блок обработки и сбора данных испытания (М);
W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка);
ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.
твердомер ИТВ-1 – 1 шт.;
окуляр 10х с микрометром – 1 шт.;
объективы 10х и 40х – по 1 шт.;
стандартный образец микротвердости – 2 шт.;
алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
коаксиальный столик – 1 шт.;
регулируемые ножки – 4 шт.;
кабель питания – 1 шт.;
руководство по эксплуатации – 1 шт.;
паспорт – 1 шт.;
гарантийный талон – 1 шт.
окуляр 10х с микрометром – 1 шт.;
объективы 10х и 20х – по 1 шт.;
стандартный образец микротвердости – 2 шт.;
алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
коаксиальный столик – 1 шт.;
регулируемые ножки – 4 шт.;
кабель питания – 1 шт.;
руководство по эксплуатации – 1 шт.;
паспорт – 1 шт.;
гарантийный талон – 1 шт.
2,5х, 10х, 20х, 40х и 60х объективы;
стандартный образец микротвердости;
алмазный индентор пирамидальной формы с противоположным углом 136°;
коаксиальный столик;
регулируемые ножки;
система анализа изображений САИ;
индентор Кнуппа;
стандартный образец Кнуппа.
Твердомеры по методу Микро-Виккерса применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций.
Твердомеры по методу Микро-Виккерса предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.
Внесены в госсреест Российской Федерации - №60667-15, Казахстана - №12312.
Стационарные твердомеры по методу Микро-Виккерса модификации "ИТВ" подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.
Твердомеры Микро-Виккерса модификации «ИТВ» представляют собой автоматические электромеханические твердомеры, обладающие высокой точностью и удобством в эксплуатации и обслуживании. ЖК-дисплей позволяет в реальном времени следить за усилием нагружения и размером отпечатка, вывести результаты нескольких испытаний и проанализировать, что значительно упрощает работу оператора. Твердомеры по Микро-Виккерсу применяют для определения микротвердости изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов, фольги, пленок, гальванических, диффузионных, химически осажденных и электроосажденных покрытий.
Твердомеры «ИТВ» малой нагрузки широко применяются на производстве, в научно-исследовательских институтах и лабораториях.
Твердомеры реализуют определение твердости по методу Микро-Виккерса ГОСТ 9450-76, ИСО 6507, ИСО 9385, ИСО 4546, ASTM E-384, ASTM E-92.
В твердомерах «ИТВ» применен нагружающий механизм с пониженным трением, что обеспечивает постоянное приложение усилия и повышение точности испытаний.
Особенности:
-Твердомер покрыт белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.-Панель управления краткая и четкая, отображение на дисплее значения твердости, длины диагонали, времени выдержки, количества испытаний, температуры окружающей среды, максимального и минимального значения твердости образца, среднее значение твердости и воспроизводимость.
-Наряду с твердостью по Виккерсу возможно определение твердости по Кнуппу с нагружающим усилием 2 кгс (19,6Н).
-Система подъема и позиционирования независимая, обеспечивает точность и повторяемость всего процесса испытания.
-Оптическая система не только отвечают высоким требованиям стандартов к определению размеров отпечатка индентора, но и позволяет наблюдать микроструктуру материала.
-Яркость источника света может быть скорректирована в соответствии с привычками оператора, что позволяет избежать зрительного утомления, вызванного продолжительной работой.
-Данные значений твердости, могут быть распечатаны непосредственно на встроенном принтере.
-Твердомер может быть подключен к компьютеру, для анализа физических и химических свойств материала.
Структура обозначения модификаций: ИТВ-ХХ-YZWПК
ИТВ – твердомер для исследований по методу Виккерса;ХХ – предельное усилие нагружения (выбранное из ряда 10кгс (98Н), 30кгс (294Н), 50кгс (490Н));
Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое);
Z – микропроцессорный блок обработки и сбора данных испытания (М);
W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка);
ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.
Технические характеристики | |||||||
Модификация | ед. изм. | ИТВ-1М | ИТВ-1-МФ | ИТВ-1-ММ | ИТВ-1-АЖ | ИТВ-1-АМПК | |
ИТВ-1-А | ИТВ-1-АФ | ИТВ-1-АМ | ИТВ-1-АМЖ | ||||
Усилие нагружения | гс(Н) | 10гс (0,098Н), 25гс (0,245Н), 50гс (0,49Н), 100гс (0,98Н), 200гс (1,96Н), 300гс (2,94Н), 500 гс (4,9Н), 1000гс (9,8Н) | |||||
Точность измерения отпечатка | мкм | ±0,25 | |||||
Диапазон измерения твердости | HV | 375-2000 | |||||
Отображение отпечатка | Оптический окуляр 10х с микрометрической шкалой | ||||||
Общее увеличение микроскопа | 100х (наблюдаемое), 400х (измерительные) (с возможностью расширения до 200x или 600х) | ||||||
Время выдержки | c | 1-99 | |||||
Максимальная высота образца | мм | 85 | |||||
Максимальное расстояние от центра индентора до стенки твердомера | мм | 120 | |||||
Источник освещения | Светодиодный источник холодного света (до 100000 часов) | ||||||
Источник питания | В/Гц | 110В/220В±5%, 50/60Гц | |||||
Коаксиальный столик | мм | Размеры: 100х100 мм, ход 25х25 мм, перемещение 0,01 мм | |||||
Вывод данных | Встроенный RS-232 интерфейс, вывод на печать значений твердости, максимальной и минимальной твердости, времени тестирования, количества испытаний, среднее значение твердости | ||||||
Габаритные размеры | ДхШхВ | 500х200х615 | |||||
Вес прибора | кг | 50 |
Технические характеристики | |||||||
Модификация | ед. изм. | ИТВ-5-М | ИТВ-5-МФ | ИТВ-5-ММ | |||
ИТВ-5-А | ИТВ-5-АФ | ИТВ-5-АМ | |||||
Усилие нагружения | гс(Н) | 200 гс (1,96Н), 500 гс (4,9Н), 1000гс (9,8Н), 2000 гс (19,6Н), 3000гс (29,4Н), 5000гс (49Н) |
|||||
Точность измерения отпечатка | мкм | ±0,25 | |||||
Диапазон измерения твердости | HV | 375-2000 | |||||
Отображение отпечатка | Оптический окуляр 10х с микрометрической шкалой | ||||||
Общее увеличение микроскопа | 100х (наблюдаемое), 400х (измерительные) (с возможностью расширения до 200x или 600х) | ||||||
Время выдержки | c | 1-99 | |||||
Максимальная высота образца | мм | 85 | |||||
Максимальное расстояние от центра индентора до стенки твердомера | мм | 110 | |||||
Источник освещения | Светодиодный источник холодного света (до 100000 часов) | ||||||
Источник питания | В/Гц | 110В/220В±5%, 50/60Гц | |||||
Коаксиальный столик | мм | Размеры: 100х100 мм, ход 25х25 мм, перемещение 0,01 мм | |||||
Вывод данных | Встроенный RS-232 интерфейс, вывод на печать значений твердости, максимальной и минимальной твердости, времени тестирования, количества испытаний, среднее значение твердости | ||||||
Габаритные размеры | ДхШхВ | 500х290х615 | |||||
Вес прибора | кг | 50 |
Пределы допускаемой погрешности твердомера | ||
Нагрузка, Н | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой относительной погрешности твердомера, % от числа твердости |
9,8 | 450±75; 800±50 | ±3 |
19,6 | 450±75; 800±50 | ±3 |
49÷490 | 450±75; 800±50 | ±3 |
Стандартный комплект поставки
Твердомеры ИТВ-1:твердомер ИТВ-1 – 1 шт.;
окуляр 10х с микрометром – 1 шт.;
объективы 10х и 40х – по 1 шт.;
стандартный образец микротвердости – 2 шт.;
алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
коаксиальный столик – 1 шт.;
регулируемые ножки – 4 шт.;
кабель питания – 1 шт.;
руководство по эксплуатации – 1 шт.;
паспорт – 1 шт.;
гарантийный талон – 1 шт.
Твердомеры ИТВ-5:
твердомер ИТВ-5 – 1 шт.;окуляр 10х с микрометром – 1 шт.;
объективы 10х и 20х – по 1 шт.;
стандартный образец микротвердости – 2 шт.;
алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
коаксиальный столик – 1 шт.;
регулируемые ножки – 4 шт.;
кабель питания – 1 шт.;
руководство по эксплуатации – 1 шт.;
паспорт – 1 шт.;
гарантийный талон – 1 шт.
Сопутствующие товары:
окуляр 10х и 15х с микрометром;2,5х, 10х, 20х, 40х и 60х объективы;
стандартный образец микротвердости;
алмазный индентор пирамидальной формы с противоположным углом 136°;
коаксиальный столик;
регулируемые ножки;
система анализа изображений САИ;
индентор Кнуппа;
стандартный образец Кнуппа.
