Характеристики
Описание
ОСНОВНЫЕ ПАРАМЕТРЫ | |||
Наименование параметра | модель | М400 | М450 |
Размер рабочего стола | мм | 760х400 | 760х450 |
Расстояние от оси шпинделя до рабочей поверхности стола, max | мм | 150-650 | |
Т-образные пазы | шт | 3 | |
Ширина Т-образных пазов | мм | 18 | |
Расстояние между Т-образными пазами | мм | 93 | |
Продольный ход стола | мм | 500 | 600 |
Поперечный ход стола | мм | 400 | 450 |
Вертикальный ход шпинделя | мм | 460 | 500 |
Максимальный вес детали | кг | 350 | |
Система ЧПУ | Fanuc 0i или Siemens 828 | ||
ПОДАЧИ | |||
Диапазон подач X,Y /Z | мм/мин | 10000 | |
Диапазон ускоренных подач X,Y /Z | м/мин | 30 | |
ШПИНДЕЛЬ | |||
Передний конец шпинделя | ISO | 40 | |
Диапазон оборотов шпинделя (стандартное исполнение) | мин-1 | 60-8000 | |
Диапазон оборотов шпинделя (опция) | мин-1 | 10000, 15000 | |
ATC | |||
Количество инструмента | шт | 16 или 24 | |
Максимальный диаметр инструмента | мм | 93 | |
Максимальная длина инструмента | мм | 300 | |
Максимальный вес инструмента | кг | 5 | |
ПРИВОД | |||
Двигатель | Fanuc βil8 | ||
Мощность главного двигателя | кВт | 7,5/11 | |
ГАБАРИТНЫЕ РАЗМЕРЫ | |||
Вес | кг | 3100 | 3200 |
Длина | мм | 2000 | |
Ширина | мм | 2000 | |
Высота | мм | 2300 |

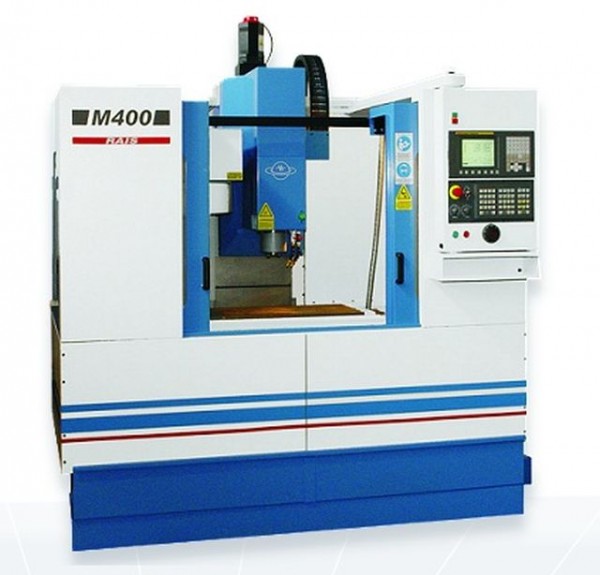

Вертикальные обрабатывающие центры RAIS моделей M400 и М450 предназначены для разнообразных металлорежущих операций с высокой скоростью и точностью. Оси X, Y и Z базируются на интегрированных направляющих фирмы ИНА, что позволяет производить высокоточную обработку деталей из чугуна, стали, алюминия, цветных металлов и пластмасс при оптимальной стабильности, хорошей грузоподъемности и высокой производительности.
Стандартная комплектация
Защита рабочей зоныТелескопическая защита направляющих
Автоматическая смена инструмента
Система централизованной смазки
Сборник стружки
Система охлаждения
Инструментальный магазин
ЧПУ Fanuc Oi Mate MC
Главный двигатель и двигатели приводов подач Fanuc
Упаковка
Документация на русском языке
